1.产品概述

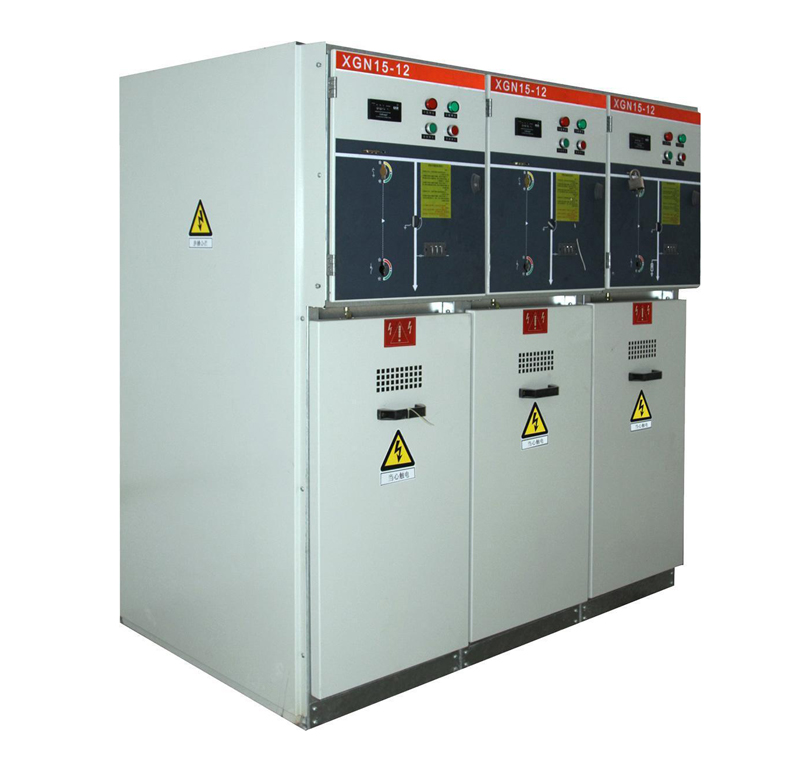

    XGN15-12户内交流高压六氟化硫环网开关设备（以下简称“开关设 备”），用于额定电压12kV、额定电流630A及以下的环网供电或辐射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FLN36-12D型六氟化硫负荷开关或FLN36-12D型呼和开关--熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的新一代高压开关设备。

    本产品符合:GB3906《3〜35kV（交流金属封闭开关设备）、GB/T11022 《高压开关设备和控制设备标准的共用技术要求》，IEC298《额定电压lkV以 上50kV及以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》标准。

2.结构特点

★开关设备由柜体、主开关（SF6负荷开关或组合电器）、 接地开关、仪表室、母线及其它电器元器件和辅助元件组成。

★柜体由覆铝锌板经模数化成形组装而成。柜背后设有泄 压通道，在出现内部故障时保护操作人员。

★母线室的母线覆合绝缘，直接连接在负荷开关的接线端子上。三相母线按纵向排列，使得开关设备左石可任意扩展，极易变换其布局。

会型号及其含义

X G N 15 12

(F^R）

负荷开关-熔断器组合电器

额定电压

★仪表室位于开关设备的上部，室内可装设电流表、电压表、指示灯以及电动操作机构等。

3.型号及其含义

4.正常使用条件

★周围空气温度-15°C〜+ 4 0°C

★海拔高度：1000m及以下

★湿度条件：曰平均值不大于95%，水蒸气压力曰平均值不超过2.2kPa；月平均值不大于90%，水蒸气压力月平均值不超过1.8kPa

★地震烈度：不超过8度

★没有腐蚀性或可燃气体等明显污染的场所

注：超出上述正常使用条件时，用户可与本公司协商。

5.主要技术参数
